1.中频加热炉功率计算

P=（C×T×G）÷（0.24×S×η）

中频炉注释：
1.1 C=材质比热（kcal/kg℃）
1.2 G=工件重量（kg）
1.3 T=加热温度Heating（℃）
1.4 t=时间（S）
1.5 η=加热效率（0.6）

2、中频炉淬火功率计算

P=（1.5—2.5）×S

2.1 S=工件需淬火面积（平方厘米）

3.中频炉熔炼功率计算

P=T/2

3.1 T=电炉容量（T）

4.中频电炉频率计算

δ=4500/d2

4.1 4500=系数
4.2 d=工件半径

5.中频感应炉进线整流变压器容量的选择

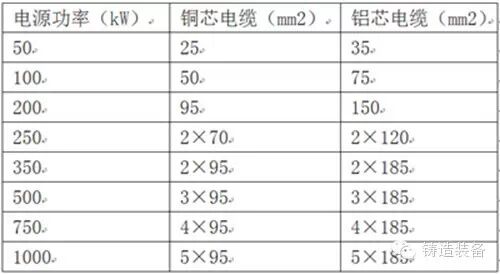

6.中频炉进线截面的选择

7.中频电炉输出电缆截面的选择

中频炉功率 电 源 的 输 出 频 率
KW kHz

0.5 1.0 2.5 4.0 8.0

以下电缆截面积单位为：mm2

50 35 50/90 70 95 120
100 50 70 95 2×70 2×95
200 95 2×70 2×95 4×70 4×95
250 2×70 2×95 3×70 5×90 5×95
350 2×95 3×95 4×95 5×100 5×100
500 3×95 4×95 5×100 5×150 5×200
750 4×95 5×100 5×150 5×200 （5×150）×3
1000 5×100 5×150 5×200（5×150）×2 （5×150）×4

8 冷却水流量的选择

8.1 中频炉进水压力：0.15～0.3Mpa

8.2 冷却水温度在5～30°范围内，水质硬度不超过8度，浑浊度不大于5，PH值在6.5—8的范围内。

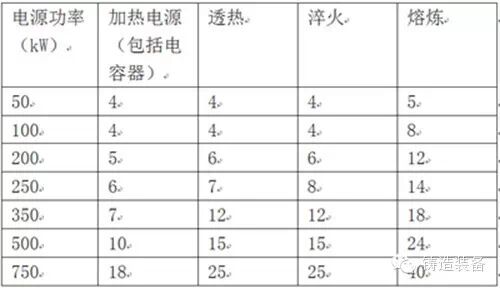

8.3 以下为流量的要求

注释：中频炉推荐使用全封闭式风水循环冷却系统。

资料来源：铸造装备，感谢！
